四、隱臂式固定煤粉取樣裝置工作原理
1、取樣工作原理
隱臂式固定煤粉取樣裝置是利用負壓抽吸和旋風分離原理將氣粉混合物從煤粉管道中抽吸出并進行固氣分離而研制成功的。取樣過程中，取樣管為展開伸入煤粉管道中，所有閥門為開啟狀態，當壓縮空氣從出氣管道經過射器抽氣器，其射流作用必然導致旋風分離器、取樣管、取樣瓶等部件產生負壓，促使煤粉管道中的氣粉混合物沿取樣管進入取樣裝置，氣粉混合物在旋風分離器中進行固氣分離，分離出的煤粉落入旋風分離器下面的取樣瓶中，氣體則被壓縮空氣抽吸從新送如煤粉管道中，整個操作過程對工作場所不產生污染。取樣前對壓縮空氣調壓閥進行調整，可實現等速取樣，使取出的煤粉樣品具有代表性。（壓縮空氣壓力一般不超過0.1Mpa）。
2、防堵措施
設備使用過程中可以用壓縮空氣對取樣管進行吹掃，防止取樣管被煤粉堵塞。
3、 防磨措施
不取樣時，取樣管隱藏在外殼體中，置于煤粉管道外。取樣時扳動取樣操作桿，將取樣管展開于煤粉管道中，取樣口對著煤粉氣流來向，開啟所有閥門開始取樣。取樣完畢，扳動取樣操作桿將取樣管隱藏在外殼體中置于煤粉管道外，避免煤粉氣流對取樣管的沖刷，達到防磨目的。
五、隱臂式固定煤粉取樣裝置操作程序
1、取樣
取樣前所有閥門為關閉狀態，首先開啟壓縮空氣控制閥6；根據壓力表顯示調整壓縮空氣調壓閥7將壓縮空氣壓力調節到所需壓力范圍。扳動取樣操作桿10；將取樣管展開與煤粉管道中；開啟吹掃閥9；開啟取樣閥11；取樣開始，取樣2~4分鐘；關閉壓縮空氣控制閥6、吹掃閥9、取樣閥11；扳動取樣操作桿10；將取樣管隱藏在外殼體13中；取下取樣瓶2；將煤粉樣品取出并將取樣瓶放回原處注意接口處的密封。
2、吹掃
 開啟壓縮空氣控制閥6；關閉吹掃閥9；開啟取樣閥11；壓縮空氣將通過取樣閥11吹掃取樣管。

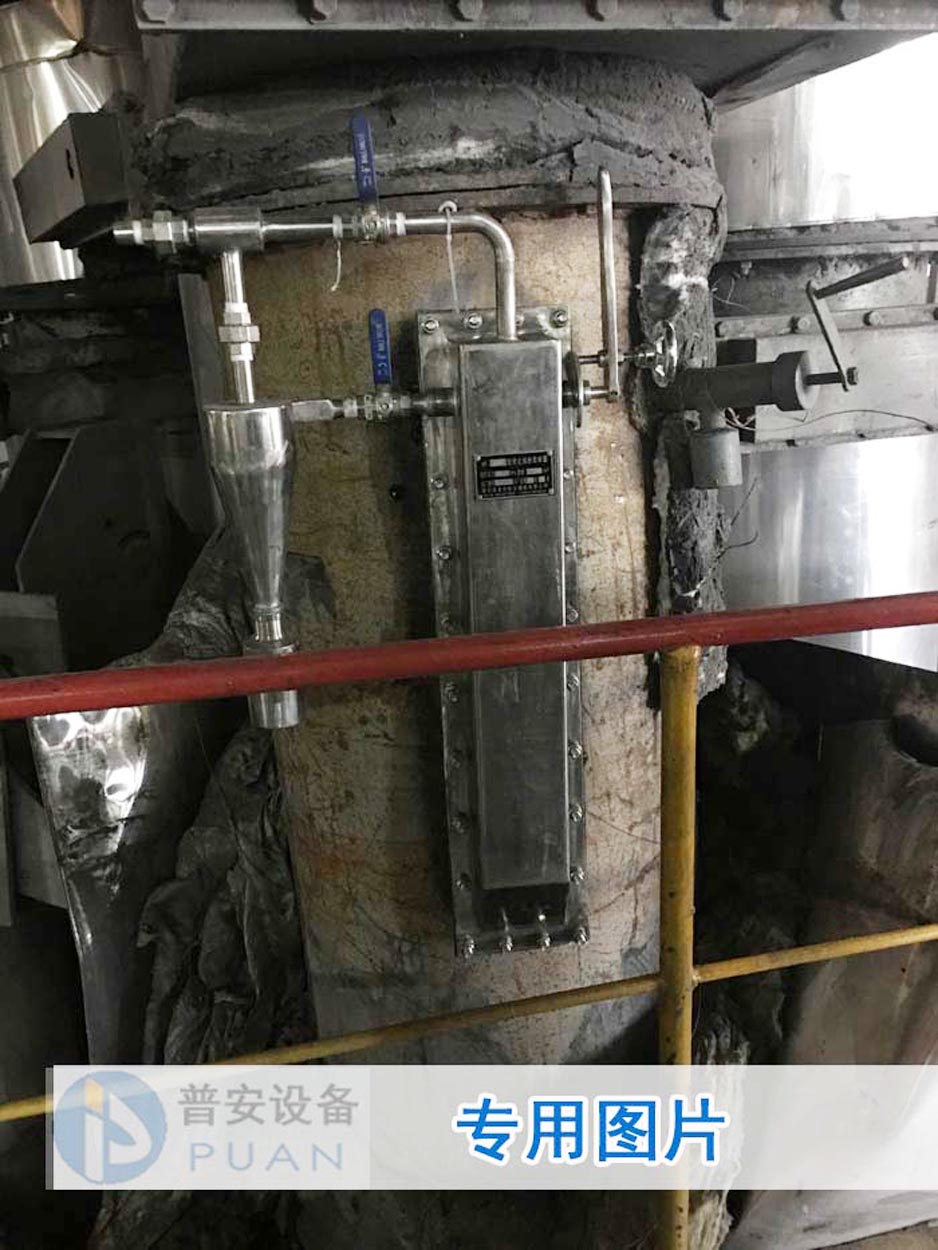

六、隱臂式固定煤粉取樣裝置安裝要求
1、現場需提供0.4—0.6Mpa壓縮空氣。
2、該設備是垂直安裝在煤粉管道上具操作平臺1000—1500mm處，向下開XXX×40mm（長×寬）（具體尺寸按煤粉管道參數計算）的安裝孔，焊接安裝法蘭固定外殼體。
七、隱臂式固定煤粉取樣裝置訂貨須知
1、 訂貨時提供煤粉管道直徑、壁厚。
2、 操作方式（電動、手動）。
八、隱臂式固定煤粉取樣裝置 型號說明
型號：MF-XXX，MF是煤粉的代號，XXX煤粉管道直徑

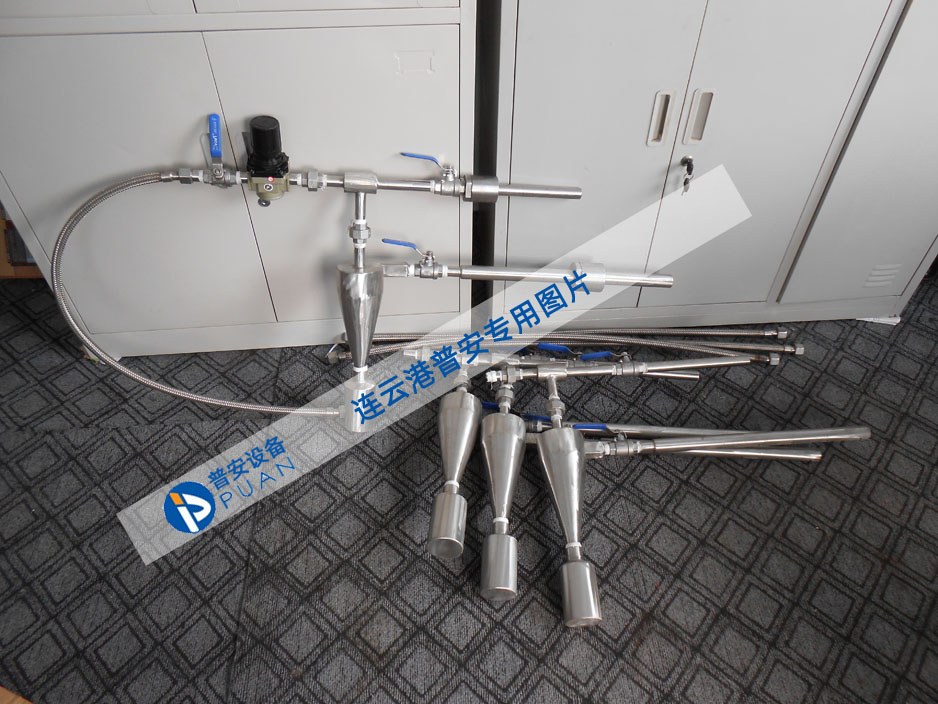

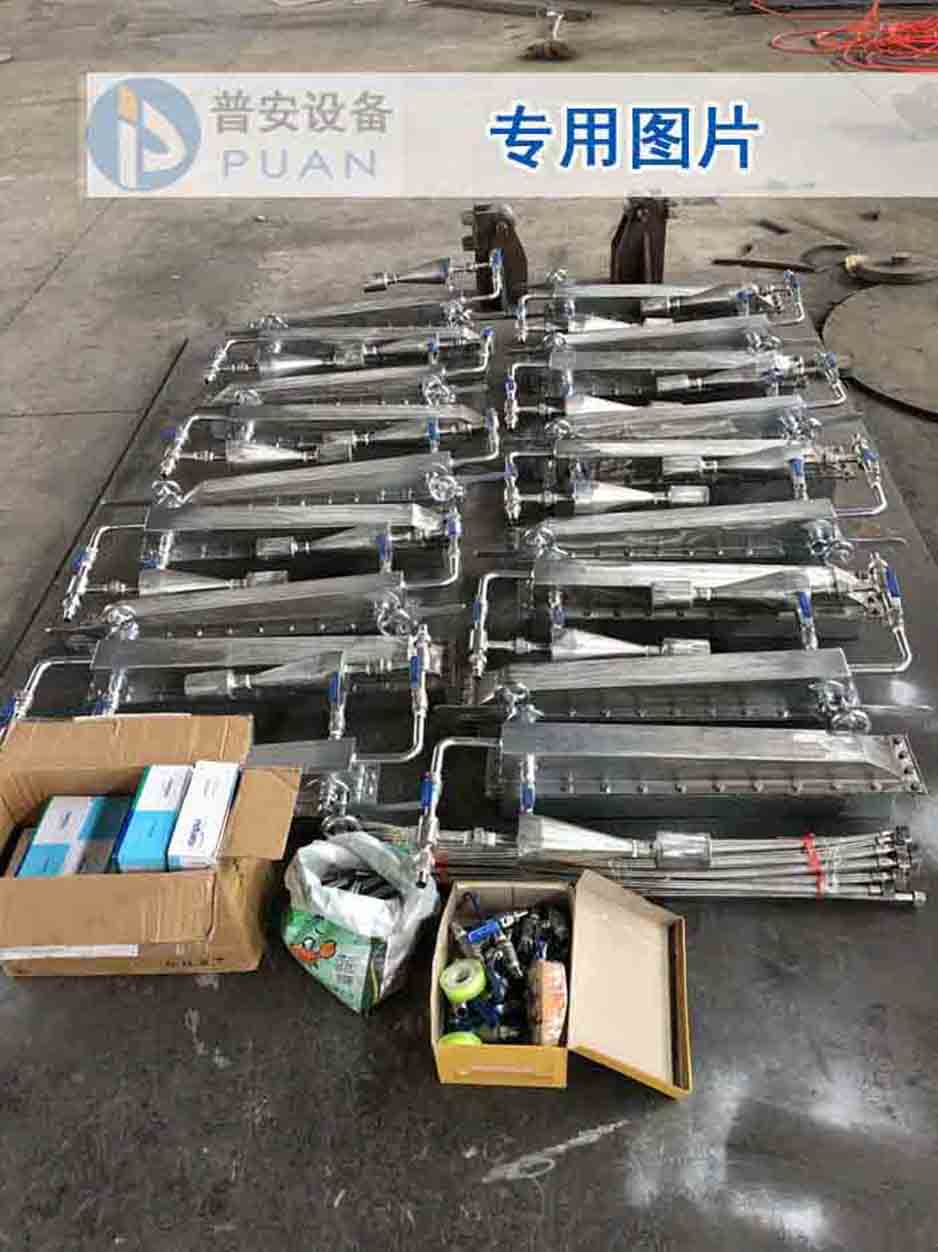

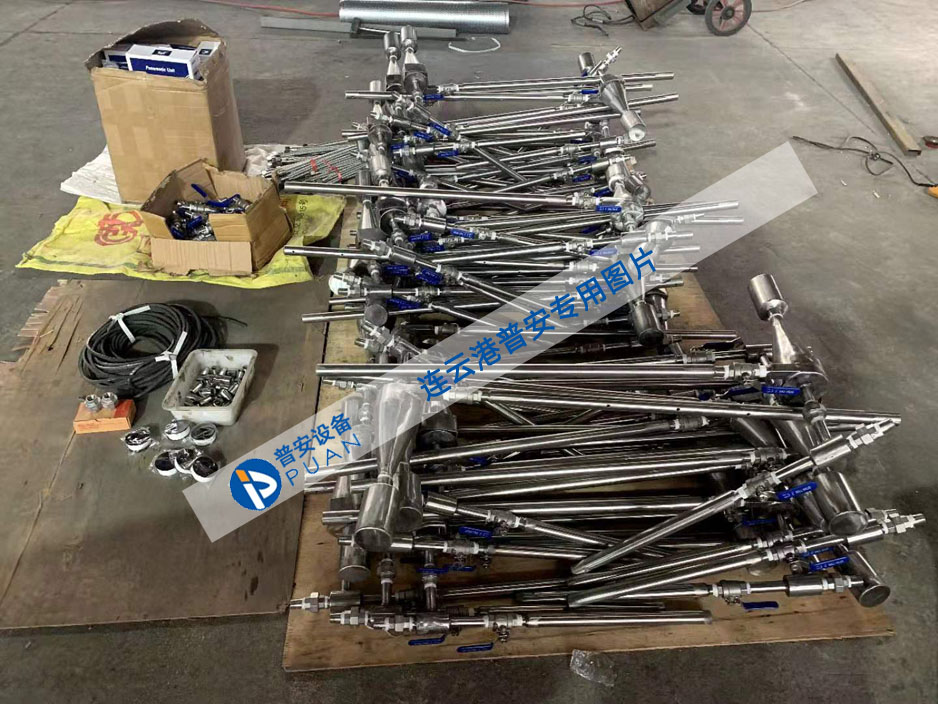

九、隱臂式固定煤粉取樣裝置產品外形圖

 隱臂式固定煤粉取樣裝置外形圖

1、取樣管 2、取樣瓶 3、旋風分離器  4、連接活接頭 5、進汽短管 6、壓縮空氣控制閥 7、壓縮空氣調壓閥 8、射器抽氣器 9、吹掃閥 10、取樣操作桿 11、取樣閥 12、定位手輪13、外殼體
